一、產品概述

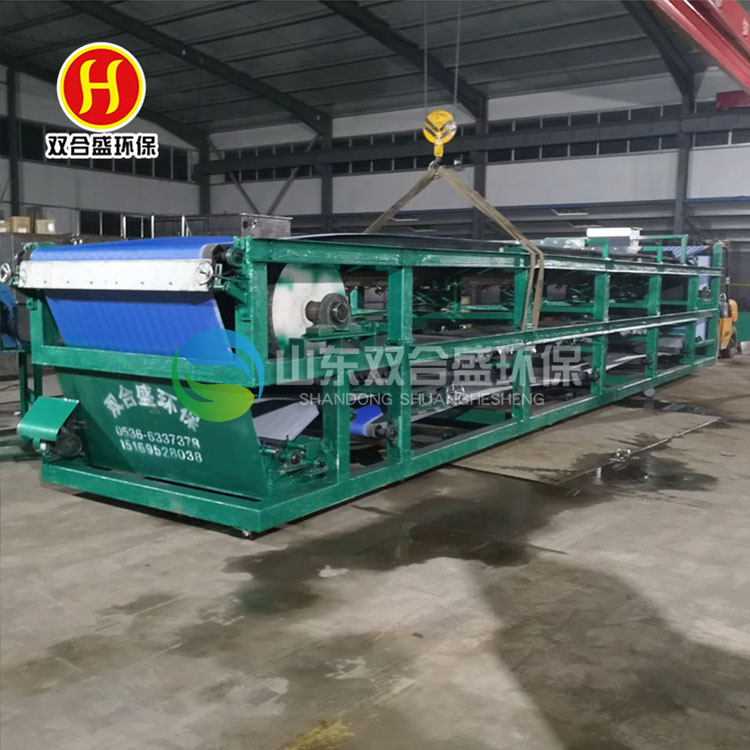

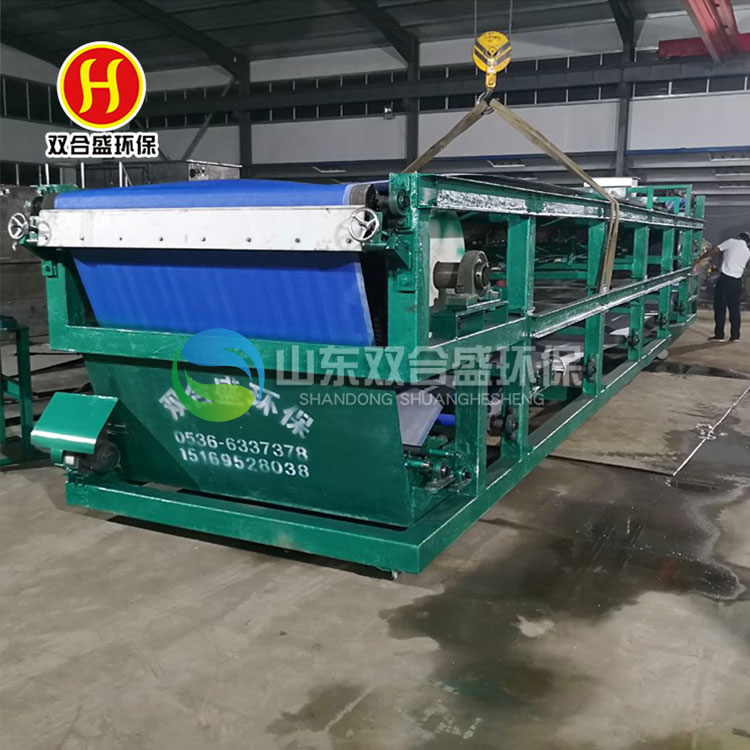

DU橡膠帶式真(zhen)(zhen)空過(guo)濾(lv)(lv)機(ji)是我(wo)廠在(zai)引進國(guo)外同(tong)類(lei)產品(pin)技術基礎上，自主開發的(de)一種過(guo)濾(lv)(lv)固液(ye)(ye)分(fen)離(li)(li)設備。該設備采用了固定真(zhen)(zhen)空盒(he)，膠帶在(zai)真(zhen)(zhen)空盒(he)上滑動(dong)，真(zhen)(zhen)空盒(he)與(yu)膠帶間構(gou)成運動(dong)密封的(de)結(jie)構(gou)型式，以(yi)真(zhen)(zhen)空負(fu)壓(ya)為推動(dong)力實現(xian)固液(ye)(ye)分(fen)離(li)(li)的(de)設備。在(zai)結(jie)構(gou)上，過(guo)濾(lv)(lv)區段沿水平長度方向布置，能連續自動(dong)完成過(guo)濾(lv)(lv)、濾(lv)(lv)餅(bing)洗滌、卸渣、濾(lv)(lv)布再(zai)生等(deng)工藝操(cao)作，并且母液(ye)(ye)有與(yu)濾(lv)(lv)餅(bing)洗滌液(ye)(ye)可以(yi)分(fen)段收集。具(ju)有過(guo)濾(lv)(lv)效(xiao)率高、生產能力大、洗滌效(xiao)率好，濾(lv)(lv)餅(bing)水分(fen)低、操(cao)作靈活、維(wei)護簡(jian)單等(deng)優(you)點，已(yi)廣泛應用于冶金、礦(kuang)山、化工、造(zao)紙、食品(pin)、制(zhi)藥(yao)、洗煤、環保等(deng)領域中的(de)固液(ye)(ye)分(fen)離(li)(li)，尤其在(zai)煙氣脫硫中的(de)石(shi)膏脫水方面(FGD)有良好的(de)應用。

二、技術特點

1、整體(ti)結構模塊化設計，可靈活組裝，便于運輸(shu)和安裝。

2、自動化程度高(gao)；下料、過濾(lv)、洗滌、吸(xi)干、卸料、濾(lv)布清(qing)洗均為(wei)連續自動化，提高(gao)生產效率，降低運行成本(ben)，大(da)大(da)減(jian)輕(qing)工人勞動強(qiang)度，改善工作環(huan)境。

3、過(guo)(guo)(guo)濾速(su)度快；物(wu)料(liao)通過(guo)(guo)(guo)沉淀區，大(da)顆(ke)粒在底層(ceng)(ceng)，小顆(ke)粒在上層(ceng)(ceng)，濾餅(bing)結構合理，濾液通透阻力(li)小，可進行(xing)薄層(ceng)(ceng)快速(su)過(guo)(guo)(guo)濾。

4、過濾工藝方便；濾餅(bing)厚度(du)、洗水量。逆流洗滌級數(shu)、真空度(du)、濾布(bu)速度(du)任意調整，以(yi)達到較好過濾效(xiao)果。

5、洗滌(di)效果好(hao)；可實(shi)現多級(ji)平流(liu)或(huo)逆(ni)流(liu)洗滌(di)，洗滌(di)均勻，母液和(he)洗滌(di)液根據(ju)工藝(yi)需要可分別收集和(he)再利用(yong)。

6、控(kong)制(zhi)系統應用(yong)了DCS技(ji)術，可實(shi)現(xian)現(xian)場和(he)遠程自動控(kong)制(zhi)。

真空盒與升降裝置:

真(zhen)空(kong)盒采用(yong)分節(jie)聯結成整體(ti)，每節(jie)均有管(guan)口與集(ji)液總管(guan)相連形成真(zhen)空(kong)集(ji)液系統。同時設計了一套升降機構，有利于(yu)更換摩擦帶。

糾偏裝置：

采(cai)用氣(qi)缸(gang)或氣(qi)囊推動(dong)(dong)糾偏轉一定角度來(lai)自(zi)動(dong)(dong)糾正濾(lv)布(bu)的偏移，保證濾(lv)布(bu)的正常運轉。張(zhang)緊裝置通過絲杠調節膠帶張(zhang)緊度，以保證膠帶有(you)足夠的摩擦力(li)，并且(qie)不發生跑偏現象。采(cai)用工(gong)藝水噴(pen)射(she)，清洗(xi)濾(lv)布和(he)膠帶，且配有真空吸(xi)管密(mi)封的箱體，這樣可(ke)以保(bao)證(zheng)清潔(jie)的工(gong)作現場。噴(pen)頭采(cai)用美國噴(pen)霧公司的產品，可(ke)以充分保(bao)證(zheng)清洗(xi)效果。

淋洗工藝:

采(cai)用逆流淋洗與噴(pen)淋洗裝置，同時可根據物料及工藝的要求采(cai)用順流洗滌和(he)逆流洗滌兩種方法，對(dui)物料清洗的更干凈。

三、控制系統

采(cai)用遠程(cheng)與現場(chang)交互(hu)控制的(de)(de)方式，方便了工作的(de)(de)操(cao)作，便于(yu)實施無人操(cao)作。

四、膠帶裙邊及擋板

采(cai)用EP200四層(ceng)(ceng)聚酯(zhi)布(bu)的環形(xing)(xing)橡(xiang)(xiang)膠(jiao)(jiao)(jiao)(jiao)帶(dai)(dai)，膠(jiao)(jiao)(jiao)(jiao)帶(dai)(dai)裙(qun)(qun)(qun)邊(bian)(bian)采(cai)用組(zu)合(he)結構(gou)即波形(xing)(xing)裙(qun)(qun)(qun)邊(bian)(bian)與(yu)平行膠(jiao)(jiao)(jiao)(jiao)帶(dai)(dai)粘合(he)而(er)成，這種結構(gou)裙(qun)(qun)(qun)邊(bian)(bian)伸縮性好，可避免裙(qun)(qun)(qun)邊(bian)(bian)經過輥(gun)筒改向破裂，可防(fang)止料(liao)液從兩側流出。橡(xiang)(xiang)膠(jiao)(jiao)(jiao)(jiao)帶(dai)(dai)的上部(bu)(bu)構(gou)造為中(zhong)間一排排水溝(gou)(gou)槽，溝(gou)(gou)槽中(zhong)間鉆有(you)真空(kong)排液孔，鉆空(kong)部(bu)(bu)位為純橡(xiang)(xiang)膠(jiao)(jiao)(jiao)(jiao)無布(bu)層(ceng)(ceng)，可防(fang)止液體(ti)通(tong)過布(bu)層(ceng)(ceng)纖維進入橡(xiang)(xiang)膠(jiao)(jiao)(jiao)(jiao)層(ceng)(ceng)導致(zhi)膠(jiao)(jiao)(jiao)(jiao)帶(dai)(dai)分層(ceng)(ceng)，大大的延長(chang)了橡(xiang)(xiang)膠(jiao)(jiao)(jiao)(jiao)帶(dai)(dai)的使用壽命(ming)。

水(shui)平帶(dai)(dai)(dai)式真(zhen)(zhen)空(kong)(kong)過(guo)(guo)濾(lv)機以濾(lv)布為過(guo)(guo)濾(lv)介質，是(shi)充分利用物(wu)料(liao)(liao)重力和真(zhen)(zhen)空(kong)(kong)吸(xi)力實現固液(ye)分離的(de)(de)分離設(she)備。采用整體的(de)(de)環形(xing)橡(xiang)膠帶(dai)(dai)(dai)作為真(zhen)(zhen)空(kong)(kong)室。環形(xing)膠帶(dai)(dai)(dai)由電(dian)機拖動連(lian)續(xu)運行，濾(lv)布鋪敷在(zai)膠帶(dai)(dai)(dai)上(shang)與(yu)之(zhi)同步運行，腔(qiang)帶(dai)(dai)(dai)與(yu)真(zhen)(zhen)空(kong)(kong)滑臺(tai)上(shang)環形(xing)摩擦(ca)帶(dai)(dai)(dai)接觸并形(xing)成水(shui)密封。料(liao)(liao)漿由布料(liao)(liao)器均勻(yun)地布在(zai)濾(lv)布上(shang)。當(dang)真(zhen)(zhen)空(kong)(kong)室接通真(zhen)(zhen)空(kong)(kong)系統(tong)時，在(zai)膠帶(dai)(dai)(dai)上(shang)形(xing)成真(zhen)(zhen)空(kong)(kong)抽濾(lv)區，濾(lv)液(ye)穿過(guo)(guo)濾(lv)布經(jing)膠帶(dai)(dai)(dai)上(shang)的(de)(de)橫淘槽匯總并由小(xiao)孔(kong)進(jin)(jin)入真(zhen)(zhen)空(kong)(kong)室，固體顆粒被截留在(zai)濾(lv)布上(shang)形(xing)成濾(lv)餅(bing)。進(jin)(jin)入真(zhen)(zhen)空(kong)(kong)室的(de)(de)液(ye)體經(jing)汽水(shui)分離器排出(chu)，隨著橡(xiang)膠帶(dai)(dai)(dai)的(de)(de)移動，已形(xing)成濾(lv)餅(bing)依(yi)次進(jin)(jin)入濾(lv)餅(bing)洗(xi)滌區和洗(xi)千(qian)區，后濾(lv)布與(yu)膠帶(dai)(dai)(dai)分開，在(zai)卸料(liao)(liao)輥處(chu)將濾(lv)餅(bing)卸出(chu)。卸除濾(lv)餅(bing)的(de)(de)濾(lv)布經(jing)清洗(xi)后蕕(you)得再(zai)生，再(zai)經(jing)過(guo)(guo)組支承(cheng)輥和糾偏裝置(zhi)后重新(xin)進(jin)(jin)入過(guo)(guo)濾(lv)區，開始進(jin)(jin)人(ren)新(xin)一過(guo)(guo)濾(lv)期。
