一、產品概述

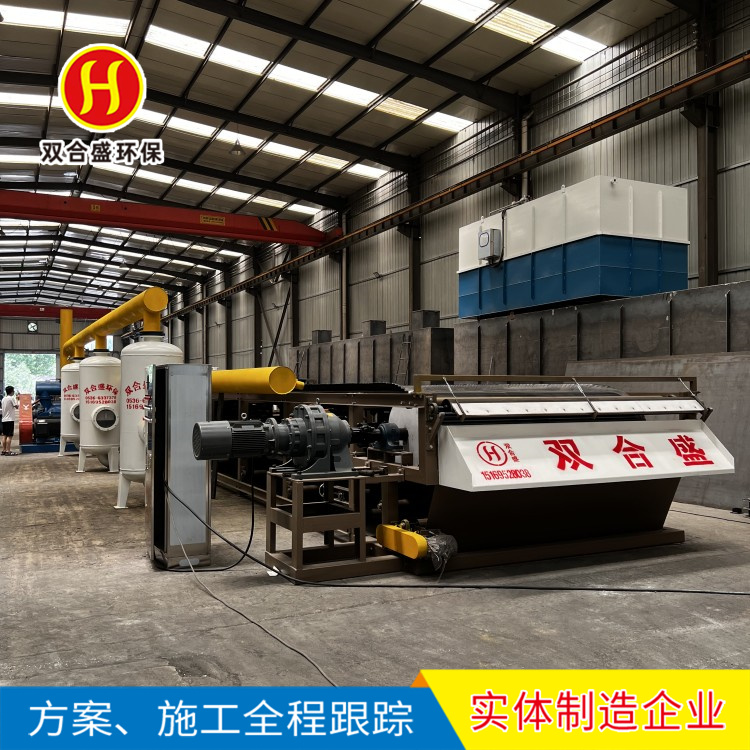

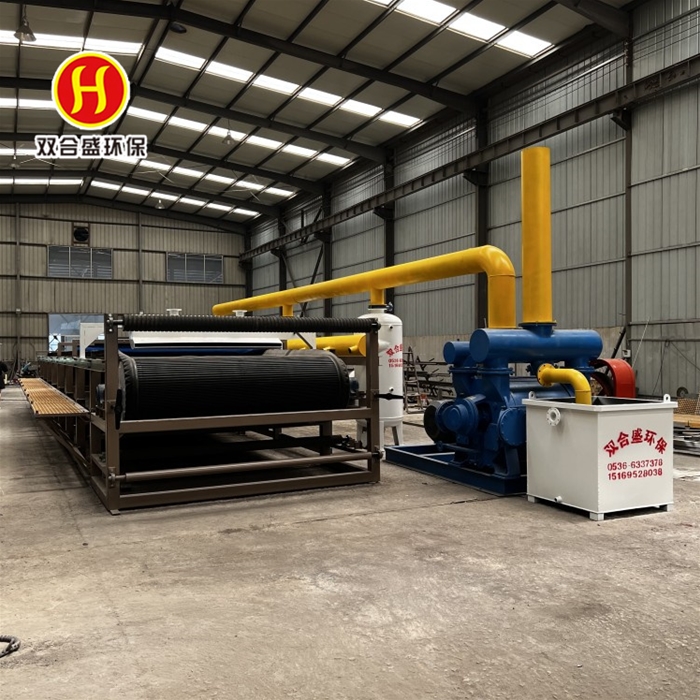

DU橡膠(jiao)帶(dai)式(shi)(shi)真(zhen)(zhen)空(kong)過濾(lv)(lv)(lv)(lv)機是我廠(chang)在引進國(guo)外同(tong)類產品(pin)技(ji)術(shu)基礎上，自(zi)(zi)主開發的一種過濾(lv)(lv)(lv)(lv)固(gu)(gu)液分(fen)離(li)(li)設備。該設備采用了固(gu)(gu)定真(zhen)(zhen)空(kong)盒(he)，膠(jiao)帶(dai)在真(zhen)(zhen)空(kong)盒(he)上滑動(dong)，真(zhen)(zhen)空(kong)盒(he)與膠(jiao)帶(dai)間構成運(yun)動(dong)密封的結構型(xing)式(shi)(shi)，以真(zhen)(zhen)空(kong)負壓為推動(dong)力實(shi)現(xian)固(gu)(gu)液分(fen)離(li)(li)的設備。在結構上，過濾(lv)(lv)(lv)(lv)區段沿水平長度方(fang)向布置，能連續自(zi)(zi)動(dong)完成過濾(lv)(lv)(lv)(lv)、濾(lv)(lv)(lv)(lv)餅(bing)洗(xi)(xi)滌、卸渣、濾(lv)(lv)(lv)(lv)布再生等(deng)工藝操作(zuo)，并且母液有與濾(lv)(lv)(lv)(lv)餅(bing)洗(xi)(xi)滌液可(ke)以分(fen)段收集。具有過濾(lv)(lv)(lv)(lv)效率高(gao)、生產能力大、洗(xi)(xi)滌效率好(hao)，濾(lv)(lv)(lv)(lv)餅(bing)水分(fen)低、操作(zuo)靈活、維護簡(jian)單等(deng)優點(dian)，已廣泛(fan)應用于冶金、礦山、化工、造紙、食品(pin)、制(zhi)藥、洗(xi)(xi)煤、環保等(deng)領域中的固(gu)(gu)液分(fen)離(li)(li)，尤其在煙氣脫硫中的石膏脫水方(fang)面(FGD)有良(liang)好(hao)的應用。

二、技術特點

1、整體結構(gou)模塊(kuai)化設計，可靈活組裝(zhuang)，便于運輸和安(an)裝(zhuang)。

2、自(zi)動(dong)化程度(du)高；下料、過濾、洗(xi)滌、吸干、卸料、濾布清洗(xi)均為連(lian)續(xu)自(zi)動(dong)化，提(ti)高生產效率，降低(di)運行成(cheng)本(ben)，大大減輕(qing)工(gong)人勞動(dong)強(qiang)度(du)，改善(shan)工(gong)作環境。

3、過濾(lv)速(su)度快；物料(liao)通過沉淀區，大(da)顆粒在(zai)底層，小(xiao)顆粒在(zai)上(shang)層，濾(lv)餅結構合理，濾(lv)液通透阻力小(xiao)，可進行薄層快速(su)過濾(lv)。

4、過濾工藝方便；濾餅厚度(du)、洗(xi)(xi)水量。逆流洗(xi)(xi)滌(di)級(ji)數、真空度(du)、濾布速度(du)任意(yi)調整，以達到較好過濾效(xiao)果(guo)。

5、洗(xi)滌(di)效(xiao)果好；可(ke)實現多級平流或逆流洗(xi)滌(di)，洗(xi)滌(di)均勻，母液和洗(xi)滌(di)液根(gen)據工藝需要可(ke)分別收集和再利(li)用(yong)。

6、控(kong)制(zhi)(zhi)系統應用了DCS技術(shu)，可(ke)實現現場和(he)遠程(cheng)自動控(kong)制(zhi)(zhi)。

真空盒與升降裝置:

真空盒采用分(fen)節(jie)聯(lian)結(jie)成整體(ti)，每(mei)節(jie)均有(you)管口與(yu)集液總管相連形成真空集液系統。同時設計了一(yi)套(tao)升降機構，有利于更換摩擦帶。

糾偏裝置：

采用氣(qi)(qi)缸或氣(qi)(qi)囊推動(dong)糾偏轉一定角度來自動(dong)糾正(zheng)濾布(bu)的偏移，保證(zheng)濾布(bu)的正(zheng)常(chang)運(yun)轉。張緊裝置(zhi)通(tong)過絲杠調節膠(jiao)帶(dai)張緊度，以保(bao)證膠(jiao)帶(dai)有足夠的摩(mo)擦力，并且(qie)不發(fa)生跑偏現(xian)象。采(cai)用(yong)工(gong)藝水噴(pen)射，清洗濾(lv)布和膠帶，且配有真空吸(xi)管密封的(de)箱(xiang)體，這樣(yang)可(ke)以保證(zheng)清潔(jie)的(de)工(gong)作現場。噴(pen)頭(tou)采(cai)用(yong)美國噴(pen)霧公司的(de)產品(pin)，可(ke)以充分保證(zheng)清洗效果(guo)。

淋洗工藝:

采(cai)用逆流淋洗(xi)與噴淋洗(xi)裝(zhuang)置(zhi)，同時可根據(ju)物料(liao)(liao)及工藝的(de)要求(qiu)采(cai)用順流洗(xi)滌和逆流洗(xi)滌兩種方(fang)法(fa)，對物料(liao)(liao)清洗(xi)的(de)更干凈。

三、控制系統

采用(yong)遠程與現(xian)場(chang)交(jiao)互(hu)控制的方式，方便(bian)了(le)工(gong)作(zuo)的操作(zuo)，便(bian)于實(shi)施無人(ren)操作(zuo)。

四、膠帶裙邊及擋板

采(cai)用EP200四層(ceng)(ceng)聚酯布的(de)(de)環形(xing)橡(xiang)(xiang)膠(jiao)(jiao)帶(dai)(dai)，膠(jiao)(jiao)帶(dai)(dai)裙(qun)邊(bian)采(cai)用組(zu)合(he)結構(gou)(gou)即波形(xing)裙(qun)邊(bian)與平行膠(jiao)(jiao)帶(dai)(dai)粘合(he)而成，這種(zhong)結構(gou)(gou)裙(qun)邊(bian)伸縮(suo)性好(hao)，可避(bi)免(mian)裙(qun)邊(bian)經過輥筒改向破(po)裂，可防止料液從兩側(ce)流出。橡(xiang)(xiang)膠(jiao)(jiao)帶(dai)(dai)的(de)(de)上部構(gou)(gou)造為中間一(yi)排(pai)排(pai)水溝槽(cao)，溝槽(cao)中間鉆有真空排(pai)液孔(kong)，鉆空部位為純橡(xiang)(xiang)膠(jiao)(jiao)無布層(ceng)(ceng)，可防止液體(ti)通過布層(ceng)(ceng)纖維進(jin)入(ru)橡(xiang)(xiang)膠(jiao)(jiao)層(ceng)(ceng)導致膠(jiao)(jiao)帶(dai)(dai)分層(ceng)(ceng)，大大的(de)(de)延長了橡(xiang)(xiang)膠(jiao)(jiao)帶(dai)(dai)的(de)(de)使用壽命。

水平帶(dai)式真空(kong)(kong)(kong)過(guo)(guo)濾(lv)(lv)(lv)(lv)(lv)機(ji)以濾(lv)(lv)(lv)(lv)(lv)布(bu)(bu)(bu)為過(guo)(guo)濾(lv)(lv)(lv)(lv)(lv)介質，是充分(fen)(fen)利用物料(liao)重力和真空(kong)(kong)(kong)吸(xi)力實(shi)現固(gu)液分(fen)(fen)離(li)的(de)(de)分(fen)(fen)離(li)設備。采用整體的(de)(de)環(huan)形(xing)(xing)橡(xiang)膠(jiao)帶(dai)作為真空(kong)(kong)(kong)室(shi)。環(huan)形(xing)(xing)膠(jiao)帶(dai)由電機(ji)拖動連(lian)續運(yun)行，濾(lv)(lv)(lv)(lv)(lv)布(bu)(bu)(bu)鋪敷在(zai)(zai)膠(jiao)帶(dai)上(shang)(shang)(shang)與(yu)之同(tong)步(bu)運(yun)行，腔帶(dai)與(yu)真空(kong)(kong)(kong)滑(hua)臺上(shang)(shang)(shang)環(huan)形(xing)(xing)摩擦帶(dai)接觸并(bing)形(xing)(xing)成水密封。料(liao)漿由布(bu)(bu)(bu)料(liao)器均(jun)勻地布(bu)(bu)(bu)在(zai)(zai)濾(lv)(lv)(lv)(lv)(lv)布(bu)(bu)(bu)上(shang)(shang)(shang)。當真空(kong)(kong)(kong)室(shi)接通真空(kong)(kong)(kong)系統時，在(zai)(zai)膠(jiao)帶(dai)上(shang)(shang)(shang)形(xing)(xing)成真空(kong)(kong)(kong)抽濾(lv)(lv)(lv)(lv)(lv)區，濾(lv)(lv)(lv)(lv)(lv)液穿過(guo)(guo)濾(lv)(lv)(lv)(lv)(lv)布(bu)(bu)(bu)經膠(jiao)帶(dai)上(shang)(shang)(shang)的(de)(de)橫淘(tao)槽(cao)匯總并(bing)由小(xiao)孔進入(ru)真空(kong)(kong)(kong)室(shi)，固(gu)體顆粒被(bei)截留在(zai)(zai)濾(lv)(lv)(lv)(lv)(lv)布(bu)(bu)(bu)上(shang)(shang)(shang)形(xing)(xing)成濾(lv)(lv)(lv)(lv)(lv)餅(bing)。進入(ru)真空(kong)(kong)(kong)室(shi)的(de)(de)液體經汽水分(fen)(fen)離(li)器排出，隨著橡(xiang)膠(jiao)帶(dai)的(de)(de)移動，已形(xing)(xing)成濾(lv)(lv)(lv)(lv)(lv)餅(bing)依次進入(ru)濾(lv)(lv)(lv)(lv)(lv)餅(bing)洗(xi)滌區和洗(xi)千區，后濾(lv)(lv)(lv)(lv)(lv)布(bu)(bu)(bu)與(yu)膠(jiao)帶(dai)分(fen)(fen)開，在(zai)(zai)卸料(liao)輥處將濾(lv)(lv)(lv)(lv)(lv)餅(bing)卸出。卸除濾(lv)(lv)(lv)(lv)(lv)餅(bing)的(de)(de)濾(lv)(lv)(lv)(lv)(lv)布(bu)(bu)(bu)經清洗(xi)后蕕得(de)再生(sheng)，再經過(guo)(guo)組支承輥和糾偏裝置(zhi)后重新(xin)進入(ru)過(guo)(guo)濾(lv)(lv)(lv)(lv)(lv)區，開始(shi)進人新(xin)一過(guo)(guo)濾(lv)(lv)(lv)(lv)(lv)期。
